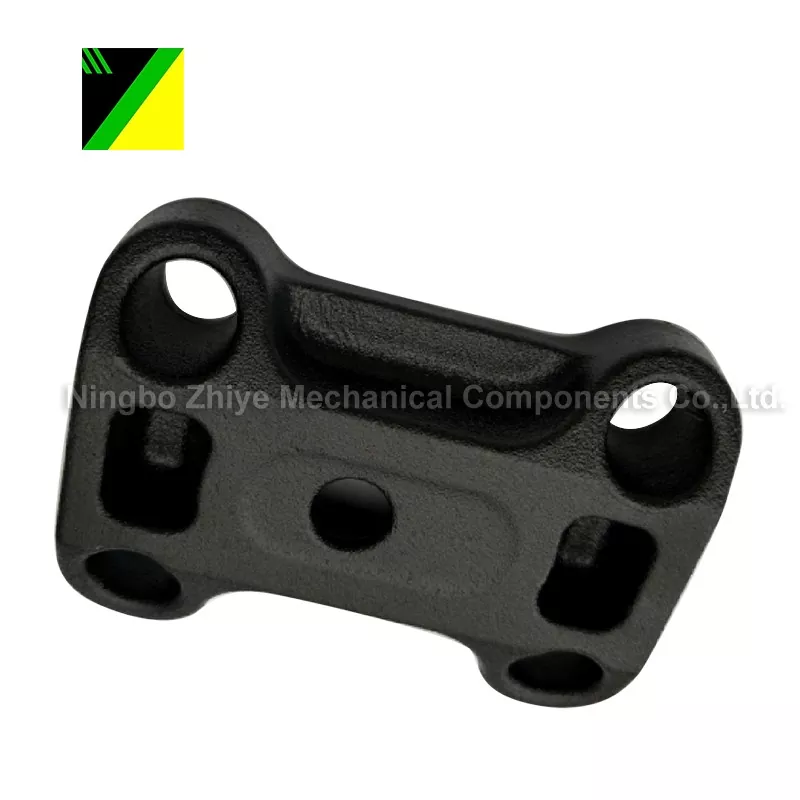

Втрачена піна з ковкого чавуну

Дно плити для лиття по моделлю

Матеріал: 70-50-05

Процес: лиття з пінопласту

Вага брутто: 4.825 кг

Ліття з пінопласту

Область застосування: Будівельна техніка

Обробка поверхні: антикорозійна рідина, чорне порошкове покриття

Продукт вимагає термічної обробки

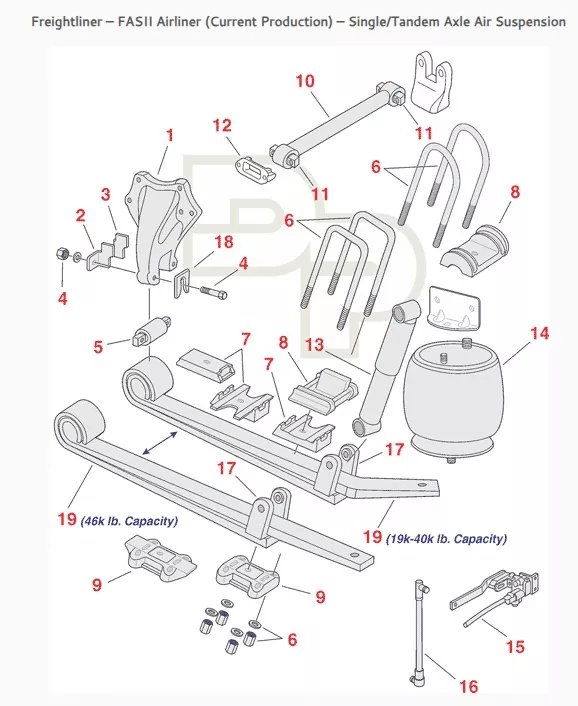

Конкретне місце застосування продукту (див. деталізований вигляд 9):

(Система підвіски вантажного автомобіля)

Застосування продукту: Вантажні автомобілі

Застосування лиття за моделлю випаровування (також відомого як лиття в повну форму або лиття з пінопласту) включає:

I. Застосовні ливарні матеріали

Відливка з пінопласту за втратою температури має широку сумісність з різними матеріалами, охоплюючи майже всі металеві виливки, і особливо підходить для таких матеріалів:

1. Чавун

Це найбільш широко використовуваний тип матеріалу, включаючи сірий чавун, ковкий чавун і ковкий чавун.

Переваги: ​​температура лиття чавуну (приблизно 1300-1450 ℃) дуже сумісна з температурою випаровування структури піни (EPS, STMMA тощо), що дозволяє легко видалити продукти випаровування та зменшити дефекти, такі як пористість і шлакові включення.  Крім того, чавунні деталі часто вимагають складних внутрішніх порожнин (таких як корпуси клапанів і корпуси насосів), а здатність формувати майже чисту форму в процесі лиття з пінопласту за втратою температури зменшує подальшу механічну обробку.

Типова продукція: автомобільні блоки двигунів, головки циліндрів, випускні колектори, верстатні верстати та трубні клапани.

2. Категорія лита сталь

Підходить для середньо- та низьковуглецевої сталі та виливків з низьколегованої сталі; для високовуглецевої та високолегованої сталі необхідний ретельний контроль процесу.

Примітка. Лиття сталі передбачає високі температури заливки (приблизно 1500-1650 ℃), що може легко призвести до надмірного термічного розкладання піни та утворення великої кількості сажі.  Таким чином, необхідно оптимізувати проникність покриття та литникової системи (наприклад, використання екстракції під негативним тиском), щоб уникнути дефектів збагачення вуглецем.

Типова продукція: противаги для будівельних машин, фланці для вітрових сил, зносостійкі деталі для гірничих машин.

II. Відповідні ливарні конструкції та розміри

1. Застосовні ливарні конструкції

Виливки зі складними внутрішніми порожнинами/каналами: не потрібні піщані стрижні (на відміну від традиційного піщаного лиття, яке потребує видалення стрижня), і виливок можна сформувати безпосередньо за допомогою пінопласту, наприклад, блоки циліндрів двигуна зі складними масляними каналами, корпуси клапанів з кількома порожнинами та фітинги труб неправильної форми.

Виливки з нерегулярною/асиметричною структурою: Традиційне лиття з піску схильне до зміщення форми та спалаху через лінії розділення. Виливка із загубленої піни не має розділових ліній, що забезпечує точність форми, як, наприклад, втулки вітрових турбін і корпуси задніх осей автомобілів.

В основному деталі малого та середнього розміру: зазвичай важать 0,1-50 кг (наприклад, торцеві кришки двигуна, деталі клапана), з точністю розмірів, що досягає класів CT7-CT9, і шорсткістю поверхні Ra6,3-12,5 мкм, що зменшує подальшу механічну обробку (допуск на обробку можна зменшити до 1-3 мм, порівняно з 3-5 мм для традиційного піщаного лиття).

Адаптація до великих деталей: здатність виробляти великі деталі вагою 100-500 кг (наприклад, станини для верстатів, основи інженерних машин), але вимагає більших ящиків для піску, міцніших систем негативного тиску та більш стабільних процесів формування піни (щоб уникнути деформації піни); дуже великі деталі (>500 кг) зустрічаються рідше через складність монтажу піни та складність вичерпання продуктів пароутворення під час заливки.

III. Основні галузі застосування

Виходячи з згаданої вище придатності матеріалу та конструкції, основні галузі застосування для лиття за виплавкою з пінопласту включають:

Автомобільна промисловість і запчастини

На нього припадає найбільша частка (приблизно 40%-50%), головним чином виробництво блоків двигунів, головок циліндрів, випускних колекторів, корпусів коробок передач, корпусів задніх мостів, гальмівних барабанів тощо. Він особливо підходить для складних деталей із ковкого чавуну та алюмінієвих сплавів, задовольняючи вимоги до легких і високоточних автомобільних компонентів.

Промисловість будівельних машин

Сюди входить виробництво противаг, направляючих плит, корпусів гідравлічних клапанів, корпусів насосів тощо, переважно з чавуну або низьколегованої сталі.  Ці деталі часто мають складні внутрішні порожнини, а лиття з пінополіуретану спрощує виробничий процес (не потрібні піщані стрижні), знижуючи витрати.

Загальне машинобудування

Це включає станини верстатів, арматуру для насосів і клапанів, деталі компресора тощо, які вимагають гарантованої міцності лиття та герметичності. Відсутність піщаної серцевини в лиття з пінопласту зменшує такі дефекти, як пори та включення піску, викликані піщаними серцевинами.

Залізничний транспорт і вітрова енергетика

Це включає виробництво деталей візків для високошвидкісних поїздів/метро (алюмінієвий сплав або лита сталь) і вузлів вітрових турбін (ковкий чавун). Для цього потрібні великогабаритні високоточні виливки зі стабільними механічними властивостями. Відливка із загубленої піни може покращити щільність відливки завдяки контролю негативного тиску.

Чому обирають нас?

● За допомогою нашого комплексного обслуговування наша компанія може інтегрувати процеси лиття, механічної обробки та обробки поверхні, усуваючи фрагментацію ланцюжка поставок.

● Гнучке планування виробництва для термінових замовлень

● Наша професійна технічна команда може обробляти та надавати складні виливки.

● Постачальник, який надає пріоритет якості, постачаючи високоякісні продукти.

Питання та відповіді:

Q: Як я можу отримати пропозицію від вашого заводу?

В: Щоб надати вам точну цінову пропозицію, нам потрібна 3D-модель вашого дизайну.

З: Які формати креслень можна прийняти?

A: Ми приймаємо такі формати файлів:

- Власні файли SolidWorks (.sldprt) або ProE (.prt).

- Тверді моделі 3D CAD, експортовані у формати IGES (.igs), STEP (.stp) або Parasolid (x_t).

Поставляючи високоякісну 3D модель CAD, ми можемо запропонувати конкретні ціни.

Питання: чи можете ви виготовляти продукцію на основі зразків?

В: Так, ми можемо розробити зразки, досліджуючи та спираючись на фактичні зразки, надані клієнтами.

З: Ви перевіряєте всі товари перед доставкою?

A: Абсолютно! Усі продукти проходять 100% перевірку перед відправленням, щоб переконатися, що ви отримуєте надійні запчастини.

Q: Чи можу я перевірити продукти перед доставкою?

В: Так. Ви можете відвідати нашу фабрику самостійно або попросити свого колегу прийти, або доручити перевірку сторонній інспекційній компанії перед доставкою.
